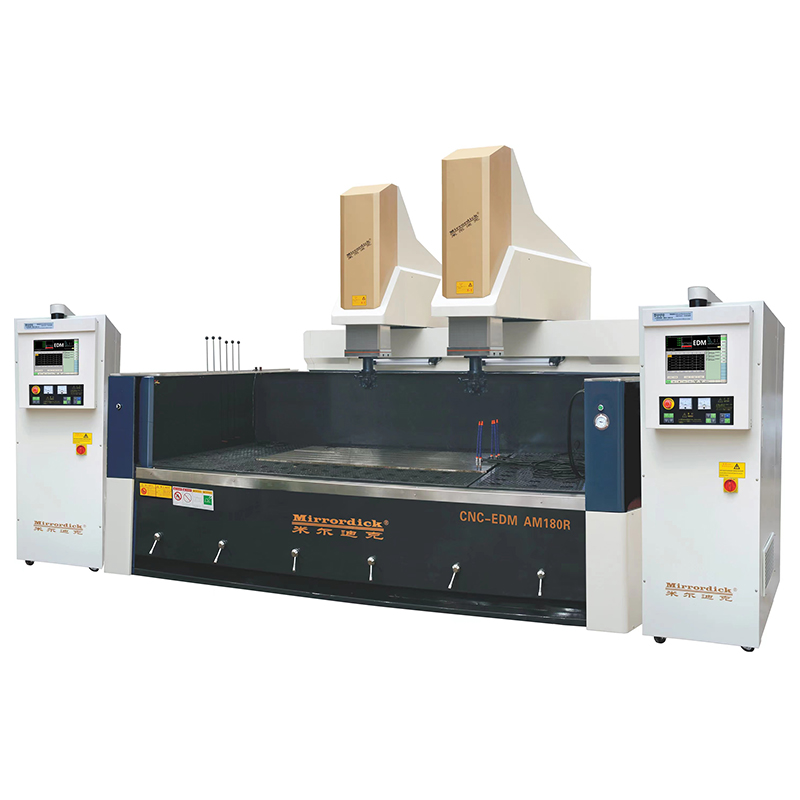

AM180R牛头型精密数控电火花成形机床
AM180R
• Windows控制系统(中文/英文)
• 网络传输端口
• PIKA超精密面放电回路
• 60个工件坐标系
• 特殊选配:火花油恒温装置、电控箱恒温装置、稳压器、快速夹头
项 目 | AM180R |
工作台尺寸(长×宽) | 2000×1000(mm) |
加工液槽内部尺寸 (长×宽×高) |
3500×1800×650(mm) |
X,Y,Z行程 |
1200×800×600(双头) 1800×800×600(单头) |
最大电极重量 | 400kg (单头电级) |
最大工件尺寸 | 1800×1200×650 |
最大工件重量 | 10000kg |
工作台面到电极板的最大最小距离 | 630/1230(mm) |
机床重量(不含数控电源) | 13000/15000 |
总输入功率 | 13+13 KVA |
外形尺寸(长×宽×高) | 5200×4300×3600 |
输入电源 | 220V/380V(国内) |
数控脉冲电源装置 | A50/A100 |
最大加工电流 | 50A |
最佳表面粗糙度 | Ra0.2μm |
最小电极损耗 | 0.1% |
最高生产宰 | 铜打钢500mm³/min 石墨打钢1030mm³/min |
标准工艺 | 紫铜钢、石墨/钢、细石墨/钢、铜钨合金/硬质合金、 铜钨合金/钢、紫铜/紫铜 |
编程专家系统 | 自动生成加工程序 |
插补方式 | 直线,圆弧,螺旋线 |
各轴补偿 | 各轴分别进行步距误差补偿、间酿补偿 |
最大控制轴数 | 三轴三联动(标配),四轴四联动(选配) |
各轴分辨率 | 0.4 μm |
最小驱动单位 | 1 μm |
输入方式 | 触摸屏,u盘/网络传输 |
显示方式 | 15”液晶屏(TFT-LCD) |
遥控盒(手控盒) | 标准点动(多级切换) |
驱动方式 | 全数字式交流伺服 |
标准附件(明细见装箱单) | 机床脚垫、可调夹具、机床灯、过淑纸芯、液位控制器、 保险芯片、工具箱、使用说明书、注油枪等 |
