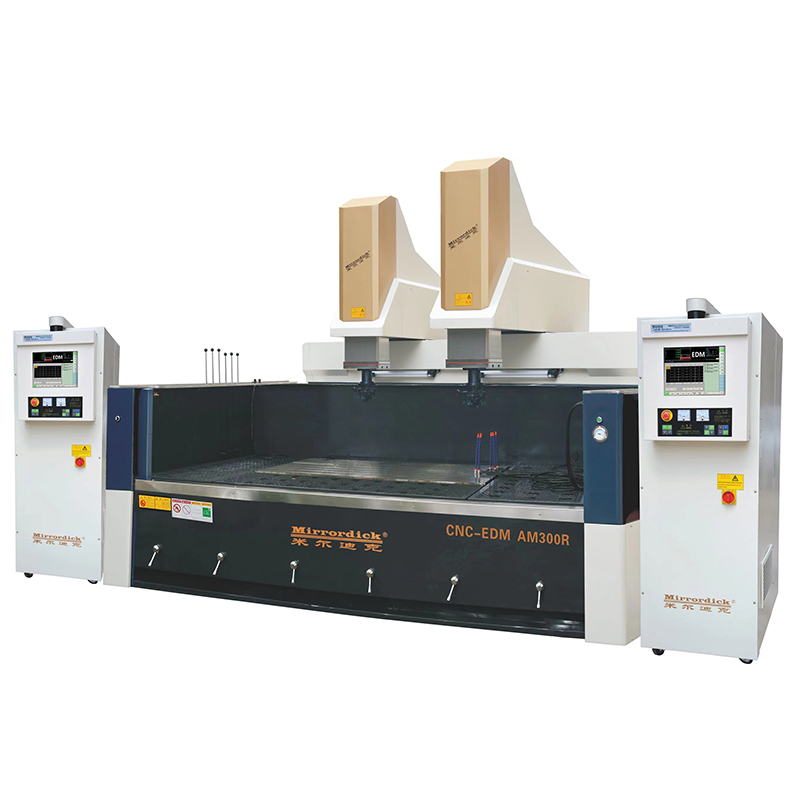

AM300R 精密双牛头火花机系列
AM300R
• 双机头式主机，固定工作台面设计，铸件通过有限元设计分析，采用完全箱型的设计理念，多层加强筋分布，宽型底座和对称的床身设计，二次去应力的时效处理，保持高精度，特别适用于加工大型模具；

• 数控轴均采用德国力士乐（Rexroth）,45mm宽加强型线性导轨，Z轴特别采用滚柱式线性导轨，确保主轴伺服的高精度和灵敏度;

• 采用台湾上银（HIWIN）或银泰（PMI）的精密丝杆、日本NSK轴承，高标准关键部件保证了机床的高精度。

• 选用日本松下公是的全数字式交流伺服驱动系统，具有高动态精度控制和免维护性能；

• 配置高效率、适应面广的脉冲电源，满足紫铜到石墨加工的各种加工需求。

立即询盘

参数



项 目 AM300R
工作台尺寸(长×宽) 3200×1200（mm）
加工液槽内部尺寸
(长×宽×高)		 4500×1800×850(mm)
X，Y，Z行程

2400×900×600((双头)

3000×900×600(单头)
最大电极重量  450kg (单头电级)
最大工件重量 28000kg
工作台面到电极板的最大最小距离 700/1300（mm）
机床重量(不含数控电源) 23000/26000 kg
总输入功率 13+13 KVA
外形尺寸(长×宽×高) 6200×5000×4000
输入电源 220V/380V(国内)
数控电源装置 A50/A100
最大加工电流 50A
最佳表面粗糙度  Ra0.2μm
最小电极损耗 0.1%
最高生产宰 铜打钢500mm³/min 石墨打钢1030mm³/min
标准工艺 紫铜钢、石墨/钢、细石墨/钢、铜钨合金/硬质合金、
铜钨合金/钢、紫铜/紫铜
编程专家系统 自动生成加工程序
插补方式 直线，圆弧，螺旋线
各轴补偿 各轴分别进行步距误差补偿、间酿补偿
最大控制轴数 三轴三联动(标配)，四轴四联动(选配)
最小驱动单位 1 μm
输入方式 触摸屏，u盘/网络传输
显示方式 15”液晶屏(TFT-LCD)
遥控盒(手控盒) 标准点动(多级切换)
驱动方式 全数字式交流伺服
标准附件(明细见装箱单) 机床脚垫、可调夹具、机床灯、过淑纸芯、液位控制器、
保险芯片、工具箱、使用说明书、注油枪等
