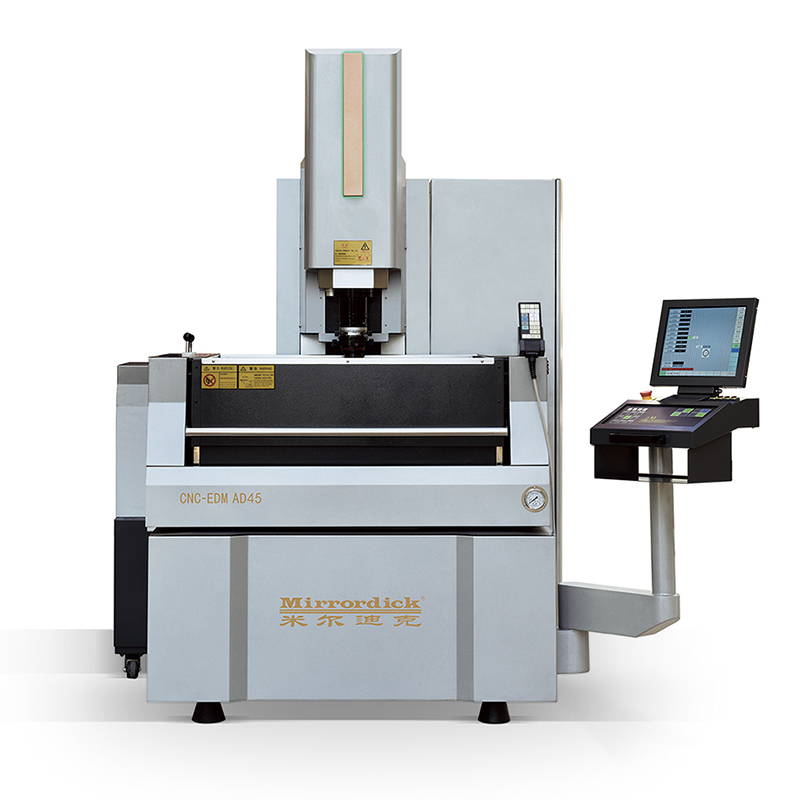

AD45 高精密镜面火花机
AD45
高精密镜面火花机
·Windows控制系统(中文/英文
·网络传输端口
·PIKA超精镜面放电回路
·60个工件坐标系
特殊选配
·C轴
·4工位ATC电极库
·火花油恒温装置
·稳压器
·快速夹头
高精密镜面火花机
项 目 | AD45 |
工作台尺寸(长×宽) | 700×450(mm) |
加工液槽内部尺寸 (长X宽x高) |
1000×600×400(mm) |
液面调整范围 | 110-300(mm) |
加工液槽最大容量 | 200 L |
X、Y、Z轴行程 | 300×210×270(mm) |
最大电极重量 | 50kg |
最大工件尺寸 | 780×500×250(mm) |
最大工件重量 | 500kg |
工作台面到电极板的 最大最小距离 |
295-565mm |
定位精度(JIS标准) | 5µm/任意(Arbitrarily)300mm |
重复定位精度(JIS标准) | 2µm |
占地面积(长X宽X高) | 2000×2000×2200(mm) |
机床重量 | 3800kg |
储液箱容积 | 400L |
加工液过滤方式 | 交换式纸芯过滤器 |
数控脉冲电源装置 | A40 |
最大加工电流 | 40A |
总输入功率 | 9 KVA |
输入电源 | 380V(国内-China) |
最佳表面粗糙度 | Ra0.1µm |
最小电极损耗 | 0.1% |
最高生产率 | 铜打钢 500mm'/min 石墨打钢 1030mm'/min |
标准工艺 | 铜/钢、微细铜/钢、铜钨/钢、微细铜钨/钢、钢/钢、铜钨/硬 质合金、铜/铝、石墨/耐热合金、石墨/达、铜/铜 |
插补方式 | 直线,圆弧,螺旋线 |
各轴补偿 | 各轴分别进行步距误差补偿、间隙补偿 |
最大控制轴数 | 三轴三联动(标配),四轴四联动(选配) |
各轴分辨率 | 0.4µm |
最小驱动单位 | 1µm |
输入方式 | 触摸屏,u盘/网络传输 |
显示方式 | 15”液晶屏 |
手 控 盒 | 标准点动(多级切换) |
位置指令方式 | 绝对,增量兼用 |
