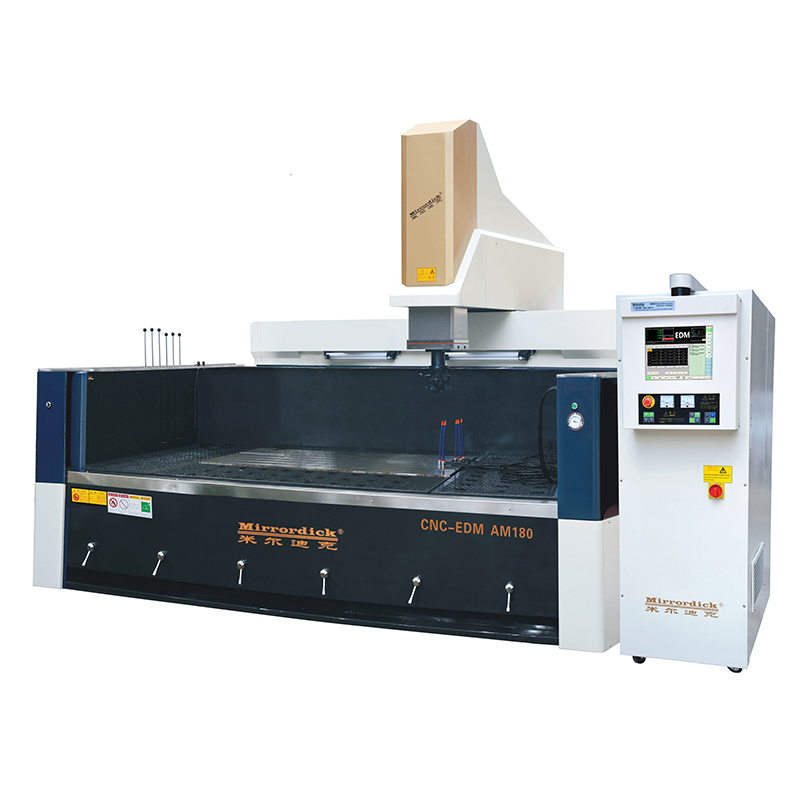

AM180 Precision Double Heads Cow Head EDM Machine Series
AM180

• 应用于中大型模具；
• X、Y、Z数控轴采用德国力士乐（Rexroth）宽型线性导轨，台湾进口上银（HIWIN）或银泰（PMI）的精密丝杆、日本NSK轴承、德制高精密联轴器、高标准关键部件保证了机床的高精度。
• 选用日本松下公是（或同级别）的全数字式交流伺服驱动系统，具有高动态精度控制和免维护性能；

• 工作液槽采用下拉式手控门设计，节省操作空间；集中润滑系统设计，利于机床的维护和保养；
• 配置高效率、适应面广的A系列脉冲电源，实现高品质、自动化程度高的放电加工；
• 配置高集成度、柔性化的CNC放电控制系统和数控系统，提供稳定、高可靠的放电加工能量。

inquiry now

PARAMETER



项 目 AM180
工作台尺寸(长×宽) 2000×1000（mm）
X，Y，Z行程 1800×800×600(mm)
工作液槽外型尺寸 3500×1800×650(mm)
机床总重量 13400 kg
机床占地面积 4640×4400×3590(mm)
最大电极重量 450kg
最大工件重量 6500kg
主轴端到台面最小/大距离 630-1230mm
总输入功率 13KVA(50A)
输入电源 220V/380V(国内)
电源装置/最大加工电流 50A
最佳表面粗糙度 Ra 0.2µm
最小电极损耗 0.1%
最高生产率 铜打钢500mm³/min/石墨打钢1030 mm³/min
定位精度（JIS标准） 8μm/任意300mm
重复定位精度（JIS标准） 4μm/任意300mm
插补方式 直线，圆弧，螺旋线
各轴补偿 各轴分别进行步距误差补偿、间隙补偿
最大控制轴数 三轴三联动（标配），四轴四联动（选配）
各轴分辨率 0.4µm
最小驱动单位 1µm
输入方式 触摸屏，软盘，RS-232
显示方式 15″液晶屏(TFT-LCD)
手 控 盒 标准点动（多级切换）、辅助A0-A3
电源重量 800kg
驱动方式 日本松下交流伺服
标准部件
（明细见装箱单）		 铸铁工作台、镜面加工电路、自动调压电路（AVR）、
标准工具箱、加工液过滤纸芯、机床灯、自动灭火装置、
电极卡头、液位控制器、液温控制器、润滑脂、注油枪
特殊配置选配 火花油、C轴、火花油恒温装置、稳压器、EROWA、3R，
公司各种工装卡具
